Hauptmenü:



Durch Klick auf die untere Menüleiste gelangt man zu den verschiedenen Bereichen im Workcenter. Jeder Bereich besitzt eine eigene Eingabemaske, die entsprechend ihrer Aufgabe übersichtlich und praxisorientiert gestaltet ist.



Die Schaltfläche Logfiles öffnet ebenfalls eine neue Ansicht, in der alle Aktionen des Programms protokolliert werden. Daneben befinden sich vier farbige Symbole. Das Pro/E Symbol dient dazu die Verbindung zu Pro/Engineer zu beenden, um eine Lizenz wieder freizugeben. Sobald eine Programmfunktion die Interaktion mit Pro/Engineer wieder erforderlich macht, versucht Workcenter automatisch eine neue Verbindung herzustellen. Das Symbol Glühbirne (Top) schaltet Workcenter immer in den Vordergrund, so dass es ständig über allen anderen angezeigten Windowsfenstern ist.







Workplace: wahlweise Kopplung zu Pro/Intralink oder Ersatz



Das Workcenter ermöglicht die schnelle und einfache Suche nach Modellen über komfortable Dateinamens- und Datumsfilter.

Es  können beliebig viele Modelle in einem oder mehreren Pro/Engineer Fenstern aufgerufen werden.







In Baugruppen lassen sich mehrere Komponenten gleichzeitig einbauen und bereits vorhandene können durch andere Teile ersetzt werden.







Modelle und Zeichnungen lassen sich vor dem Laden als Thumbnails darstellen;

dadurch erhöht sich der Wiedererkennungswert ungemein.





Grunddaten:





  • Auswahl eines Modells aus der aktuellen Sitzung und Anzeige der Modellparameter
  • Automatische Zuordnung von Stoffnummer, Werkstoffart und Werkstoff Einsatzfall
  • Jeder Parameter kann verändert und anschließend im Modell gespeichert werden
  • Erzeugung von neuen Modellen aus Vorgabeschablonen und optionale Übernahme der in der Maske angezeigten bzw. eingegebenen Parameter



Möglicher Aufbau der Maske (Kundenwunsch)



Standard-Maske: An vielen Stellen problemlos vom Administrator anpassbar







PowerEdit: Beziehungen, Parameter und Formate



·        Einfaches und schnelles Ändern der Beziehungen von beliebig vielen Modellen

·        Viele Vorgabewerte zum Einfügen, Ersetzen oder Entfernen mittels einfachem Mausklick

·        Vollständige benutzerdefinierte Textblöcke entfernen, ersetzen oder einfügen

·        Beziehungen automatisch auf Fehler prüfen und korrigieren

·        Schnelle Suche und Auswahl der Modelle über zahlreiche Filter



Möglicher Aufbau der Maske (Kundenwunsch)



Standard-Maske: An vielen Stellen problemlos vom Administrator anpassbar





Mit der Funktion “Versionsnummern Ändern“ können alle ausgewählten Modelle eine neue gemeinsame Versionsnummer erhalten. Die Originaldateien werden dabei optional umbenannt oder es werden Kopien erstellt.



Die Speicherstandnummern lassen sich auch komplett entfernen. Ältere Versionen werden wahlweise gelöscht.





Stapelarchivierung:













Direktarchivierung:



Gleiche Funktion wie bei Stapelarchivierung, jedoch direkt aus der aktuellen Pro/Engineer Sitzung.







Export:

CGM, DWG, DXF, IGES, VRML, GIF, JPG, TIFF, HPGL





Es sind beliebig viele Formate gleichzeitig anwählbar. Die Auswahl der zu exportierenden Modelle erfolgt mit Hilfe verschiedener Namens- und Datumsfilter. Für jedes Export-Format kann ein separates Zielverzeichnis angegeben werden. Auch hier lassen sich alte Versionen schnell und einfach mittels der Purge Funktion löschen oder in den Papierkorb verschieben.







Interlink: wahlweise Kopplung zu Pro/Intralink oder Ersatz



  • Auflistung von Modellen im Commonplace und Workplace über beliebig viele Verzeichnisebenen mit frei definierbarer Parametertabelle
  • Vorschau- und Parameterinformationen zu jedem Modell
  • Anzeige der benutzten Modelle in Zeichnungen und Baugruppen
  • Schnelle und einfache Suche nach Modellen in beliebig vielen Verzeichnisebenen





Die frei definierbare Parametertabelle kann auch nach einzelnen Parametern sortiert werden. Automatische Vorschau der Modelle und Anzeige der benutzten Teile bei Zeichnungen und Baugruppen. Einfaches Erstellen und Löschen von Verzeichnissen im Commonplace und Workplace. Ein- und Auschecken von Modellen mit oder ohne Abhängigkeiten. Einfaches Auffinden von Modellen durch zahlreiche Suchfilter.

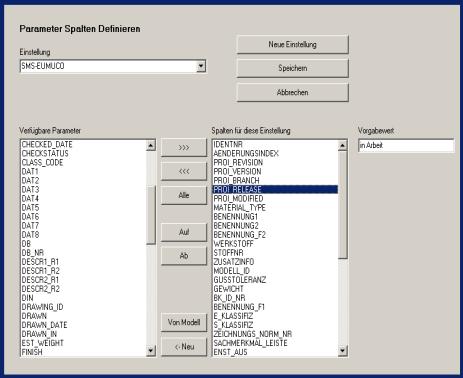

Die Auswahlliste im Interlink Bereich lässt sich mit diesem Menü beliebig frei und in jeglicher Reihenfolge  gestalten.



Benutzerdefinierte Einstellungen können unter frei wählbaren Namen gespeichert werden.



Die Liste der verfügbaren Parameter wird optional automatisch um weitere Einträge erweitert.



Mehrere vordefinierte,

firmenspezifische Einstellungen vorhanden.





In den Interlink Einstellungen wird der Verzeichnispfad für den gemeinsamen Commonspace angegeben.



Weitere Einstellungen verändern das Verhalten der Benutzeroberfläche.







Stücklisten:







Stücklistenerstellung im MS-Excel Format in Stapelverarbeitung von beliebig vielen Baugruppen gleichzeitig möglich. Teile von Unterbaugruppen werden entsprechend ihrer Ebenenposition versetzt dargestellt. Die Durchnummerierung kann jederzeit frei verändert werden.





Freigabe:









Der übliche Freigabezyklus:

Beispiel:

1.                  Der User hat Freigaberecht und gibt die Zeichnung selbst für die Fertigung o.ä. frei.  Das Programm merkt sich die in Bearbeitung befindlichen Zeichnungen, die der User in Stapelverarbeitung freigeben kann. Dabei werden in alle ausgewählten TIF-Zeichnungen automatisch Freigabename und –datum eingetragen und ins digitale Zeichnungsarchiv (Plossys/Repro) geschoben werden.



2.                  Der User hat kein Freigaberecht  und versendet die Aufforderung zur Freigabe  einzelner oder mehrerer Zeichnungen an einen Kollegen/Vorgesetzten. Dieser kann die Zeichnungen am Bildschirm prüfen und freigeben, wobei seine Daten in den Schriftkopf eingetragen werden, bevor sie automatisch digital vertifft werden. Die Zeichnungen werden dann wiederum ins Zeichnungsarchiv geschickt.

Wenn dem prüfenden Kollegen bei der Freigabe einige Zeichnungen aufgefallen sind, die Korrekturen erfordern, kann er Prüfanmerkungen machen und diese zusammen mit den noch zu überarbeitenden Zeichnungen zurücksenden und andere geprüfte Zeichnungen einzeln oder im Stapel freigeben.



3.                  Weder User noch Prüfer haben Freigaberecht und die Zeichnungen müssen einer dritten Instanz zur Freigabe vorgelegt werden. In diesem Fall sind die in unter 2. genannten Optionen möglich, jedoch können User und Prüfer gleichzeitig oder auch jeder einzeln benachrichtigt werden.



Der große Vorteil ist, dass dieser Zyklus mit dem BuL-Tools Workcenter, genauso wie bei BuL-TIF-Checker/PRO, ohne Papier ablaufen kann („Papierloses Büro“).









Dateinamen- und Datumsfilter:



Um Modelle möglichst schnell und einfach unter Tausenden finden zu können, gibt es komfortable Suchoptionen. Mit dem Typenfilter wird festgelegt, welche Art von

Modellen angezeigt wird; zum Beispiel nur Zeichnungen, nur Baugruppen, nur Parts, oder auch eine Kombination aus Baugruppen und Zeichnungen usw. Drei weitere Filter ermöglichen es, bestimmte Suchbegriffe zwingend erforderlich zu machen oder auszuschließen.



Die einzelnen Felder lassen sich beliebig kombinieren, um die Anzeige der Dateien immer weiter einzugrenzen. Nach jedem Tastendruck kann die Liste neu aktualisiert werden (je nach Einstellung). Die Filter können mit einem Klick auf das Fernglas Symbol ein- und ausgeschaltet werden. Mit „Reset“ werden alle Inhalte der Felder gelöscht, um eine neue Suche zu beginnen.



Der Datumsfilter ist unabhängig von den anderen Filtern und kann ebenfalls ein- und ausgeschaltet werden. Sie können sich alle Dateien anzeigen lassen, die z.B. innerhalb der letzten 4 Tage oder auch innerhalb der letzten 8 Monate erzeugt/gespeichert wurden.





Die dritte Option ermöglicht die Suche nach Dateien in einem bestimmten Zeitraum zwischen zwei Kalenderdaten. Dieser Filter ist kombinierbar mit dem Dateinamenfilter.









Purge



Mit dieser Funktion lassen sich alte Versionen von Modellen löschen. Die Anzeige von Anzahl und Gesamtgröße der alten Versionen hängt von der Typen-einstellung des Dateifilters ab. Wenn dort z.B. nur Baugruppen (*.asm*) gewählt sind, werden auch nur die alten Versionen der Baugruppen zusammengezählt.



Steht der Typenfilter auf alle Dateien (*.*) kann man auswählen welche der drei Formate (DRW, PRT, ASM) bei der Ausführung von Purge berücksichtigt werden sollen. Optional lassen sich die alten Versionen auch in den Papierkorb verschieben, um sie gegebenenfalls später wiederherstellen zu können.

In der Maske wird ebenso angezeigt, wie viele Dateien den augenblicklichen Filtereinstellungen entsprechen und ebenso auch wie viele alte Versionen davon existieren. Dabei besteht die Möglichkeit, diese mit einem speziellen Purge Befehl zu löschen oder in den Papierkorb zu verschieben. Alle Aktionen des Programms werden in einem Logfile mit Datum, Uhrzeit und Benutzernamen gespeichert.







Logfiles:



Mit dieser Ansicht lassen sich alle vom Programm protokollierten Aktionen jederzeit darstellen. Die Aufzeichnung ist zur besseren Übersicht in verschiedene Bereiche unterteilt. Nach Auswahl eines Bereichs erscheinen in der unteren Box die Kalenderdaten, für die es Berichte gibt. Nach einem Mausklick auf ein beliebiges Datum werden die entsprechenden Logfiles angezeigt. Wenn bei vergangenen Aktionen Fehler aufgetreten sind, werden diese in roter Schrift besonders hervorgehoben. So lässt sich sehr schnell herausfinden, ob und wann es welche Probleme gab.





Mittels der Suchfunktion lassen sich auch gezielt bestimmte Stichworte innerhalb der Aufzeichnung finden. Gefundene Begriffe werden dabei in Blau angezeigt.
